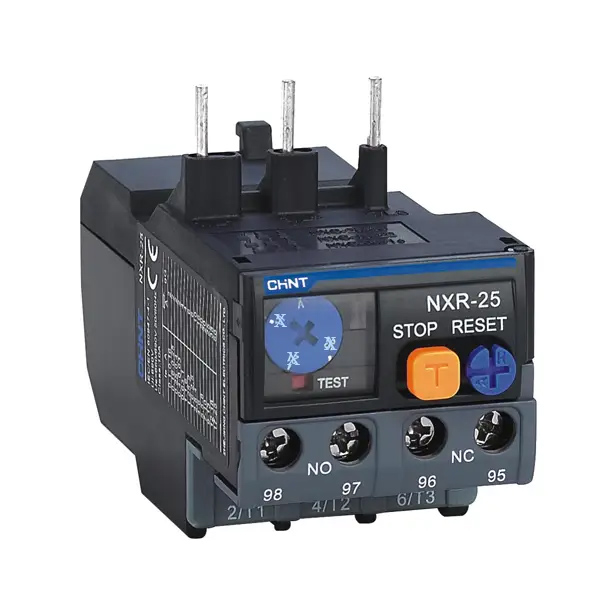

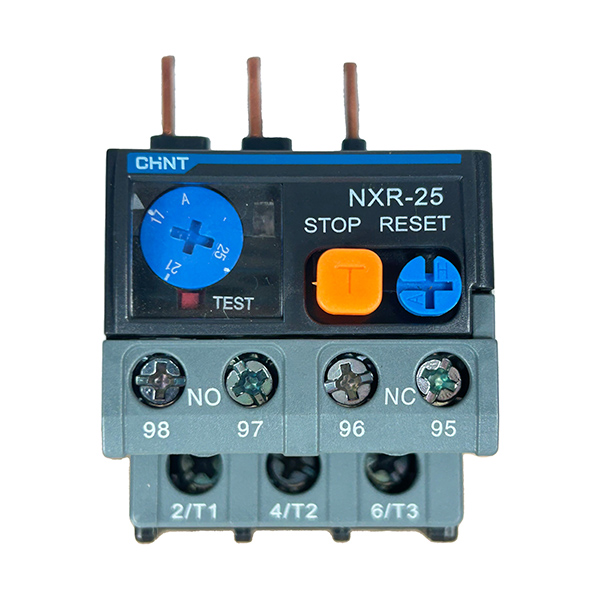

NXR-25   (17-25A) Overload Relay โอเวอร์โหลด รีเลย์  CHINT ELECTRIC

ยี่ห้อ CHINT ELECTRIC

รุ่น NXR-25

พิกัดกระแส  17-25A (ปรับตั้งได้) , พิกัดกระแสสูงสุด 25A

หน้าที่ ป้องกันกระแสสูงเกินพิกัด

เหมาะสำหรับ NXC-06 , NXC-09 , NXC-12 , NXC-16 , NXC-18 , NXC-22 ,  NXC-25 , NXC-32 , NXC-38

ปกป้องมอเตอร์ของคุณให้ปลอดภัย ด้วยโอเวอร์โหลดรีเลย์ CHINT NXR-25!

หมดกังวลเรื่องมอเตอร์ไหม้หรือเสียหายจากกระแสเกิน! โอเวอร์โหลดรีเลย์ CHINT รุ่น NXR-25 คือหัวใจสำคัญในการปกป้องระบบไฟฟ้าและมอเตอร์ของคุณ ให้ทำงานได้อย่างราบรื่นและปลอดภัย

ทำไมคุณถึงควรเลือก CHINT NXR-25?

• ปกป้องแม่นยำ: ด้วยการปรับตั้งค่ากระแสได้ตั้งแต่ 17-25 แอมแปร์ (A) โอเวอร์โหลดรีเลย์รุ่นนี้จะทำหน้าที่ตรวจจับกระแสเกินและสั่งตัดวงจรทันที ช่วยยืดอายุการใช้งานของมอเตอร์และอุปกรณ์ของคุณได้อย่างมีประสิทธิภาพ
• เชื่อถือได้ในทุกการใช้งาน: CHINT คือแบรนด์ชั้นนำที่ได้รับการยอมรับในอุตสาหกรรมไฟฟ้า ด้วยมาตรฐานการผลิตที่เข้มงวด คุณจึงมั่นใจในคุณภาพและความทนทานของ NXR-25 ได้อย่างเต็มที่
• ติดตั้งง่าย ใช้งานสะดวก: ออกแบบมาเพื่อการติดตั้งที่รวดเร็วและไม่ซับซ้อน เหมาะสำหรับงานหลากหลาย ไม่ว่าจะเป็นในโรงงานอุตสาหกรรม, ระบบปั๊มน้ำ, หรือเครื่องจักรต่างๆ ที่ต้องการการป้องกันกระแสเกิน

การนำไปใช้งาน (Applications)

โอเวอร์โหลดรีเลย์ CHINT NXR-25 ถูกออกแบบมาเพื่อปกป้องอุปกรณ์ไฟฟ้าและมอเตอร์ในสถานการณ์ที่หลากหลาย เพื่อป้องกันความเสียหายจากกระแสไฟฟ้าเกิน หรือการโอเวอร์โหลดที่อาจเกิดขึ้นได้ คุณสามารถนำไปประยุกต์ใช้ในงานต่างๆ ได้แก่:

• ระบบควบคุมมอเตอร์อุตสาหกรรม (มอเตอร์ 3 เฟส): เหมาะสำหรับมอเตอร์ไฟฟ้ากระแสสลับ 3 เฟส ที่ใช้งานกับแรงดันไฟฟ้าทั่วไป เช่น 380V, 400V หรือ 415V (ตามพิกัดแรงดันของรีเลย์ที่ 220V-690V)
  • การสตาร์ทแบบ Direct Start (สตาร์ทตรง): เหมาะสำหรับมอเตอร์ไฟฟ้ากระแสสลับ 3 เฟส ที่มีกำลังไฟประมาณ 7.5 kW (ประมาณ 10 แรงม้า) ถึง 11 kW (ประมาณ 15 แรงม้า) ที่แรงดัน 380V หรือมอเตอร์ขนาดใกล้เคียงกันที่ใช้การสตาร์ทโดยตรง โดยโอเวอร์โหลดรีเลย์จะทำหน้าที่ป้องกันมอเตอร์จากกระแสเกินทันทีที่เริ่มทำงานหรือระหว่างทำงาน
  • การสตาร์ทแบบ Star/Delta Start (สตาร์-เดลต้า): สามารถใช้เป็นส่วนหนึ่งในการป้องกันมอเตอร์ที่มีกำลังไฟตั้งแต่ 18.5 kW (ประมาณ 25 แรงม้า) ถึง 22 kW (ประมาณ 30 แรงม้า) ที่แรงดัน 380V หรือมอเตอร์ขนาดใกล้เคียงกันที่ใช้การสตาร์ทแบบสตาร์-เดลต้า เพื่อลดกระแสขณะสตาร์ท โดยโอเวอร์โหลดรีเลย์จะติดตั้งอยู่ในวงจรหลักเพื่อป้องกันกระแสเกินในระหว่างการทำงานปกติของมอเตอร์
• ปั๊มน้ำและระบบปรับอากาศ: ใช้ในการป้องกันมอเตอร์ของปั๊มน้ำ หรือคอมเพรสเซอร์ในระบบปรับอากาศ ที่ใช้งานกับแรงดันไฟฟ้าที่เหมาะสม เพื่อป้องกันความเสียหายที่อาจเกิดจากการทำงานเกินกำลัง หรือไฟตก/ไฟเกิน
• อุปกรณ์ไฟฟ้าในอาคาร: สามารถใช้เป็นอุปกรณ์เสริมในตู้ควบคุมไฟฟ้าของอาคาร เพื่อเพิ่มความปลอดภัยและป้องกันความเสียหายต่ออุปกรณ์ที่ใช้มอเตอร์เป็นส่วนประกอบ
• งาน DIY และโปรเจกต์ขนาดเล็ก: สำหรับผู้ที่ทำงานด้านไฟฟ้า หรือมีโปรเจกต์ที่ต้องใช้มอเตอร์และต้องการอุปกรณ์ป้องกันกระแสเกินที่เชื่อถือได้

การติดตั้ง CHINT NXR-25 จะช่วยยืดอายุการใช้งานของมอเตอร์และอุปกรณ์ของคุณ ลดความเสี่ยงในการชำรุดเสียหาย และรักษาความต่อเนื่องในการทำงานได้อย่างมีประสิทธิภาพ

ข้อมูลทางเทคนิค (Technical Specifications)

• ชื่อผลิตภัณฑ์: Thermal Relay (รีเลย์ความร้อน)
• รหัสผลิตภัณฑ์: NXR-25 17-25A
• ผู้ผลิต: Chint
• แรงดันไฟฟ้าพิกัด (Rated Voltage): 220V – 690V
• กระแสไฟฟ้าพิกัด (Rated Current): 17 – 25 แอมแปร์ (A)
• จำนวนเฟส: 3 เฟส
• มาตรฐาน: IEC 60947-4/5-1
• การติดตั้ง: สามารถติดตั้งร่วมกับคอนแทคเตอร์รุ่น NXC-06 ถึง NXC-38
• หน้าสัมผัสช่วย (Auxiliary Contact): 1NO (Normally Open) + 1NC (Normally Closed)
• แรงดันไฟฟ้าฉนวนพิกัด (Rated Insulation Voltage): 690V
• แรงดันอิมพัลส์ทนทานพิกัด (Rated Impulse Withstand Voltage): 6000V
• ระดับการป้องกันสิ่งห่อหุ้ม (Enclosure Protection Degree): IP20
• การป้องกันการสูญเสียเฟส (Phase Loss Protection): มี (Yes)
• การรีเซ็ต: สามารถรีเซ็ตได้ทั้งแบบแมนนวลและอัตโนมัติ (Manual and Automatic Reset)
• การชดเชยอุณหภูมิ (Temperature Compensation): มี (Yes)
• การแสดงสถานะทริป (Trip Indication): มี (Yes)
• ปุ่มทดสอบ (Test Button): มี (Yes)
• ปุ่มหยุด (Stop Button): มี (Yes)
• วิธีการติดตั้ง: แบบเสียบ (Plugged)
• หน้าสัมผัสช่วยในตัว (Integrated Auxiliary Contact): 1NO+1NC
• กระแสพิกัด AC-15 (AC-15 Rated Current A) (380V/400V/415V): 1.5A
• กระแสพิกัด DC-13 (DC-13 Rated Current A) (220V): 0.2A
• ขนาดหน้าตัดสายไฟ (Conductor Cross Section):
  • วงจรหลัก (Main Circuit): สายแกนเดี่ยวหรือสายตีเกลียว 1~6 ตร.มม.
  • วงจรช่วย (Auxiliary Circuit): สายแกนเดี่ยวหรือสายตีเกลียว 1~2.5 ตร.มม.
• สกรูสำหรับต่อสาย (Wiring Screw):
  • วงจรหลัก (Main Circuit): M4
  • วงจรช่วย (Auxiliary Circuit): M3.5
• แรงบิดขันยึด (Tightening Torque):
  • วงจรหลัก (Main Circuit): 0.8 N-m
  • วงจรช่วย (Auxiliary Circuit): 1.7 N-m

ลงทุนกับ โอเวอร์โหลดรีเลย์ CHINT NXR-25 วันนี้ เพื่อความปลอดภัยและความเสถียรของระบบไฟฟ้าของคุณในระยะยาว!
